Арматура строительная - справочные данные
Арматура горячекатаная для армирования ЖБК
Настоящий стандарт распространяется на горячекатаную круглую арматурную сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций.
В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

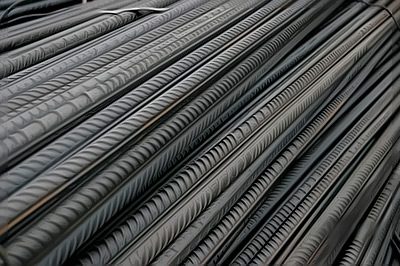

Арматурная сталь периодического профиля
Стержни арматуры строительной с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами (рифлением) для улучшения сцепления с бетоном.
ГОСТ 10884-81
Термомеханические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм (арматура строительная), предназначены для строительства ответственных железобетонных конструкций.
По этому стандарту строительная арматура в зависимости от механических свойств подразделяются на классы: Ах-III, Ат-IV, Ат-V, Ат-VI, Ат-VII, Ат-VIII.
Арматуру по этому стандарту изготовляют из стали следующих марок:
Класс арматурной стали Марка стали
Ат-III Ст5 (Ст5сп, Ст5пс)
Ат-IV, AT-IVC, AT-IVK 20ГС; 25Г2С; 35ГС; 28С;10ГС2; 08Г2С; 25С2Р;
Aт-V (К и СК) 20ГС; 20ГС2; 08Г2С; 10ГС2; 28С; 25Г2С; 35ГС; 25С2Р; 20ХГС2;
Ат-VII 30ХС2;
ГОСТ 5781-82
В зависимости от механических свойств арматуру подразделяют на классы A-I (A240), A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000).
Арматуру строительную изготавливают в стержнях или мотках. Арматура строительная класса A-I (A240) изготавливается гладкой, классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000) - периодического профиля. По требованию потребителя арматура классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800) - изготавливается гладкой.
Строительная арматура периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм - по двухзаходной винтовой линии.
Строительная арматура класса A-II (А300), изготовленная в обычном исполнении, и специального назначения Ас-II (Ас300), должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.
Строительная арматура класса A-III (A400) и классов A-IV (А600), A-V (A800), А-VI (А1000) должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой - левый заходы.
Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируют.
Строительная арматура классов A-I (A240) и A-II (А300) диаметром до 12 мм и класса A-III (A400) диаметром до 10 мм включительно изготовляют в мотках или стержнях, больших диаметров - в стержнях. Арматура строительная классов А-IV (А600), A-V(A800) и A-VI (A1000) всех размеров изготовливается в стержнях, диаметром 6 и 8 мм - по согласованию изготовителя с потребителем в мотках.
Арматура строительная изготовливается из углеродистой и низколегированной стали марок, указанных в таблице. Для арматурных стержней класса A-IV (A600) марки стали устанавливают по согласованию изготовителя с потребителем.
Марки стали, применяемые для изготовления арматуры разных классов (ГОСТ 5781-82)
| Класс арматурной стали | Диаметр профиля, мм | Марка стали |
| A-I (А240) | 6-40 | Ст3кп, Ст3пс, Ст3сп |
| A-II (А300) | 10-40 40-80 | Ст5сп, Ст5пс 18Г2С |
| Ас-II (Ас300) | 10-32 (36-40) | 10ГТ |
| A-III (A400) | 6-40 6-22 | 35ГС, 25Г2С 32Г2Рпс |
| A-IV (A600) | 10-18 (6-8) 10-32 (36-40) | 80С 20ХГ2Ц |
| A-V (А800) | (6-8) 10-32 (36-40) | 23Х2Г2Т |
| А-VI (А1000) | 10-22 | 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР |
Примечания:
Допускается изготовление арматуры класса A-V (А800) из стали марок 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР. Размеры арматуры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.
Западно-Сибирским металлургическим комбинатов выпускается термомеханически упрочненная строительная арматура классов А400С и А500С по ТУ 14-1-5254-94. Низкое содержание углерода наряду с термомеханической обработкой арматуры в потоке проката обеспечивает ее улучшенную свариваемость и пластичность, повышенную вязкость и долговечность. Эта строительная термоупрочненная арматура по своим свойства отвечает требованиям международный стандартов.
Госстрой России рекомендует применение арматурной стали А400С и А500С в железобетонных конструкциях наряду и взамен арматурной стали классов A-III марок 25Г2С и 35ГС (ГОСТ 5781-82) и Ат-IIIС (ГОСТ 10884-81) тех же диаметров. Термотехнические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм, предназначены для строительства ответственных железобетонных конструкций (ГОСТ 10884-81).
Арматура термомеханически упрочненная для ЖБК. ГОСТ 10884-94
Термическую арматуру подразделяют на классы в зависимости:
от механических свойств - класса прочности арматуры (установленного стандартом нормируемого значения условного или физического предела текучести в ньютонах на квадратный миллиметр);
от эксплуатационных характеристик - на свариваемую арматуру (индекс С), стойкую против коррозионного растрескивания арматуру (индекс К).
Арматуру изготовляют классов Ат400С, Ат500С, Ат600, Ат600С, Ат600К, Ат800, Ат800К, Ат1000, Ат1000К и Ат1200. По согласованию изготовителя с потребителем арматуру класса прочности Ат800 и выше допускается изготовлять гладкой.
Маркировка:
При отсутствии прокатной маркировки концы стержней или связки арматуры соответствующего класса должны быть окрашены несмываемой краской следующих цветов:
Арматура Ат400С - белой;
Арматура Ат500С - белой и синей;
Арматура Ат600 - желтой;
Арматура Ат600С - желтой и белой;
Арматура Ат600К - желтой и красной;
Арматура Ат800 - зеленой;
Арматура Ат800К - зеленой и красной;
Арматура Ат1000 - синей;
Арматура Ат1000К - синей и красной;
Арматура Ат1200 - черной.
Рекомендуемые марки углеродистой и низколегированной стали для изготовления строительной арматуры соответствующих классов.
Класс арматурной стали Марка стали
Ат400С Ст3сп, Ст3пс
Ат500С Ст5сп, Ст5пс
Ат600 20ГС
Ат600С 25Г2С, 35ГС, 28С, 27ГС
Ат600К 10ГС2, 08Г2С, 25С2Р
Ат800 20ГС, 20ГС2, 08Г2С, 10ГС2, 28С, 25Г2С, 22С, 35ГС, 25С2Р, 20ГС2
Ат800К 35ГС, 25С2Р
Ат1000 20ГС, 20ГС2, 25С2Р
Ат1000К 20ХГС2
Ат1200 30ХС2
Арматура стальная стержневая и катанка относятся к разряду сортового проката. Арматура и катанка изготавливаются согласно техническим условиям:
арматура стальная стержневая - по ГОСТ 5781-82 .;
катанка - по ГОСТ 535-88 .
Арматура по характеру профиля подразделяется на гладкую - кл АI и рифленую (периодический профиль для армирования) - кл АII, АIII, AIV, AV, AVI.
Сортамент арматуры и катанки соответствует:
арматура строительная - ГОСТ 5781-82 ;
катанка - ГОСТ 30136-95 и ТУ 14-15-212-89.
Химический состав марок стали, используемый для изготовления арматуры и катанки соответствует:
арматура - в зависимости от класса:
Арматура AI - Ст3кп(пс, сп) ;
Арматура AII - Ст5сп(пс) , 18Г2С;
Арматура AIII - 35ГС, 25Г2С, А500С, А400С, 32Г2РПС.
катанка - ГОСТ 380-94 (Ст0 - Ст3 всех степеней раскисления).
